质子交换膜（PEM）电解水技术具有低能耗、电流密度高、电解槽体积小、功率调节范围宽等优势，与波动性较大的风电和光伏有很好的适配性。阳极催化剂作为影响电解槽性能与成本的核心材料之一，其性能优化一直是行业研究的重点。

图1 动量守恒铱催化剂产品

目前，PEM电解槽广泛应用的代表性阳极催化剂为金红石相二氧化铱（IrO₂）。然而，该材料在析氧反应（OER）过程中的本征催化活性仍有待提升，其过高的反应能垒导致阳极析氧过电位通常占据电解槽总过电位的30%~50%，成为制约系统能效进一步提升的关键瓶颈之一；其次，其膜电极铱载量通常高达1-2mg/cm²。由于铱资源极其匮乏且价格高昂，为了实现PEMWE的大规模应用，亟需开发新一代阳极催化剂来减少膜电极中铱的用量。

针对这一挑战，公司推出了eHy-1002多孔IrO₂催化剂产品。该材料在结构上区别于传统商业化的IrO₂颗粒，呈现出规则的多孔层状形貌，其孔隙率高达74%。这种独特的高度多孔化的纳米结构充分暴露了高活性的边缘铱位点，协同优化了催化层的传质、传荷和催化活性。更重要的是，eHy-1002催化剂在材料组成上取得了重要突破，其本体中的铱质量分数降低至约70 wt%，显著减少了对这一贵金属的依赖。在膜电极Ir载量为0.75mg/cm?时，依然具有优异的性能表现（1.96V@4A/cm²@N115@80℃）和耐久性（稳定运行超15000h，电压增长率＜3μV/h），数据如图2-图4所示。

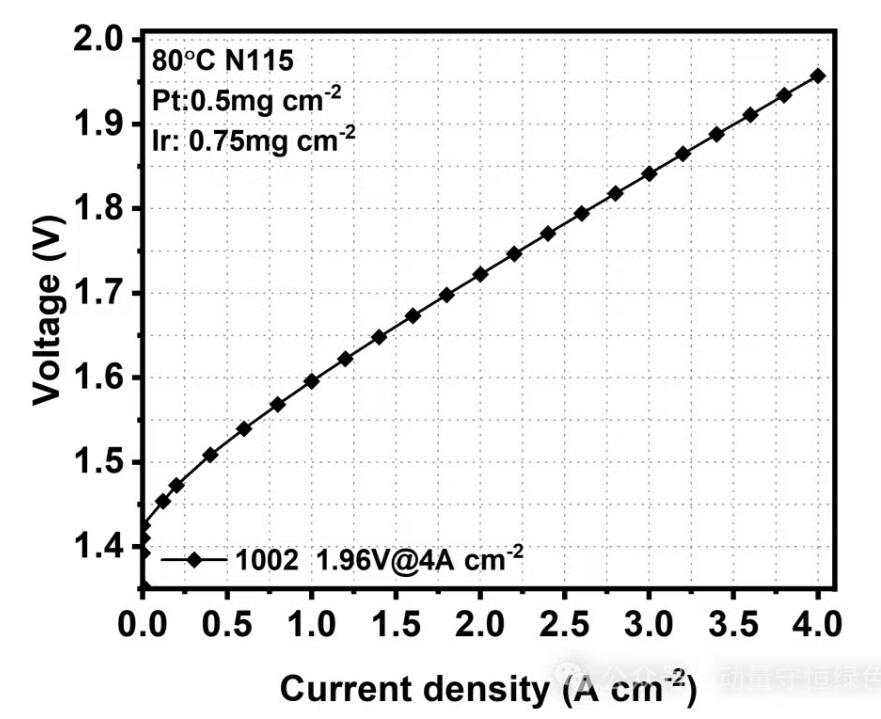

图2：eHy-1002多孔IrO₂膜电极性能图

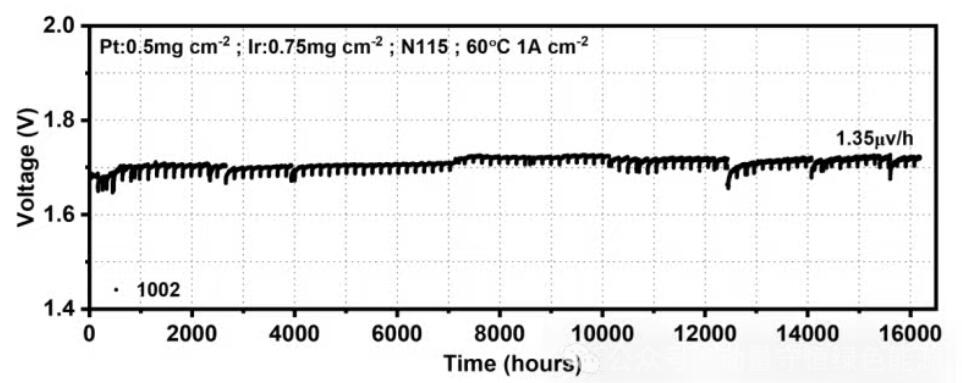

图3：eHy-1002多孔IrO₂膜电极1A/cm²电密稳定性图

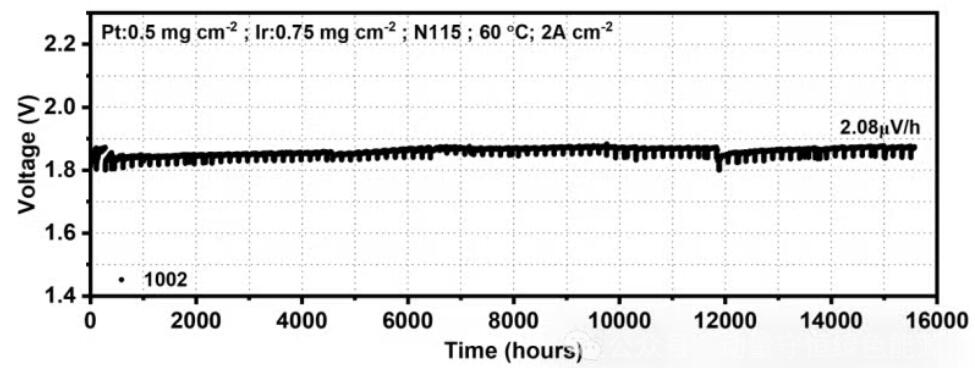

图4：eHy-1002多孔IrO₂膜电极2A/cm²电密稳定性图

动量守恒eHy-1002多孔IrO₂产品已在行业多家客户处得到验证，目前产能可达600g/d，性能表现优异，对于重点客户，提供催化剂配浆和涂布工艺指导服务。后续公司将向市场持续更新相关测试数据和示范应用数据，欢迎广大客户与行业伙伴进行试用，并提出宝贵意见。
